BUTTERFLY VALVE

APA ITU BUTTERFLY VALVE DAN KAPAN DIPAKAI

Butterfly valve mengatur aliran dengan piringan yang berputar pada porosnya di tengah pipa, dioperasikan seperempat putaran lewat tuas atau gearbox. Bodinya tipis dan ringan, jauh lebih hemat ruang dan biaya dibanding gate valve pada diameter besar. Lazim dipakai untuk air bersih, air pendingin, HVAC, pengolahan air, dan jalur proses bertekanan rendah hingga menengah. Tipe wafer dijepit di antara dua flange, sedangkan tipe lug punya lubang baut sendiri sehingga satu sisi pipa bisa dilepas tanpa menurunkan valve. Pastikan seat cocok dengan fluida dan suhu kerja. Tersedia standar JIS 10K dan 16K dengan bodi cast iron, ductile iron, aluminium, dan stainless steel.

Cara memilih butterfly valve

1. Butterfly valve hemat ruang dan biaya untuk pipa 2 inci ke atas; pilih wafer atau lug sesuai kebutuhan lepas pasang.

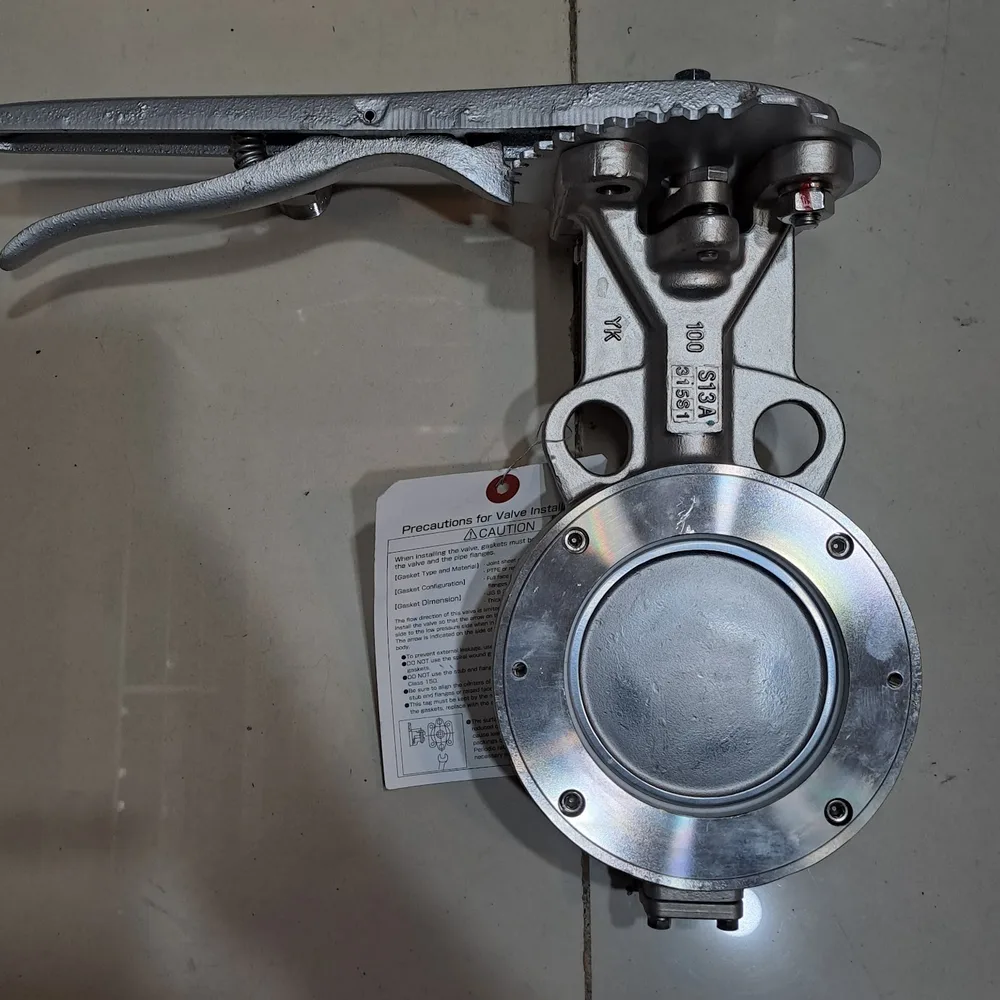

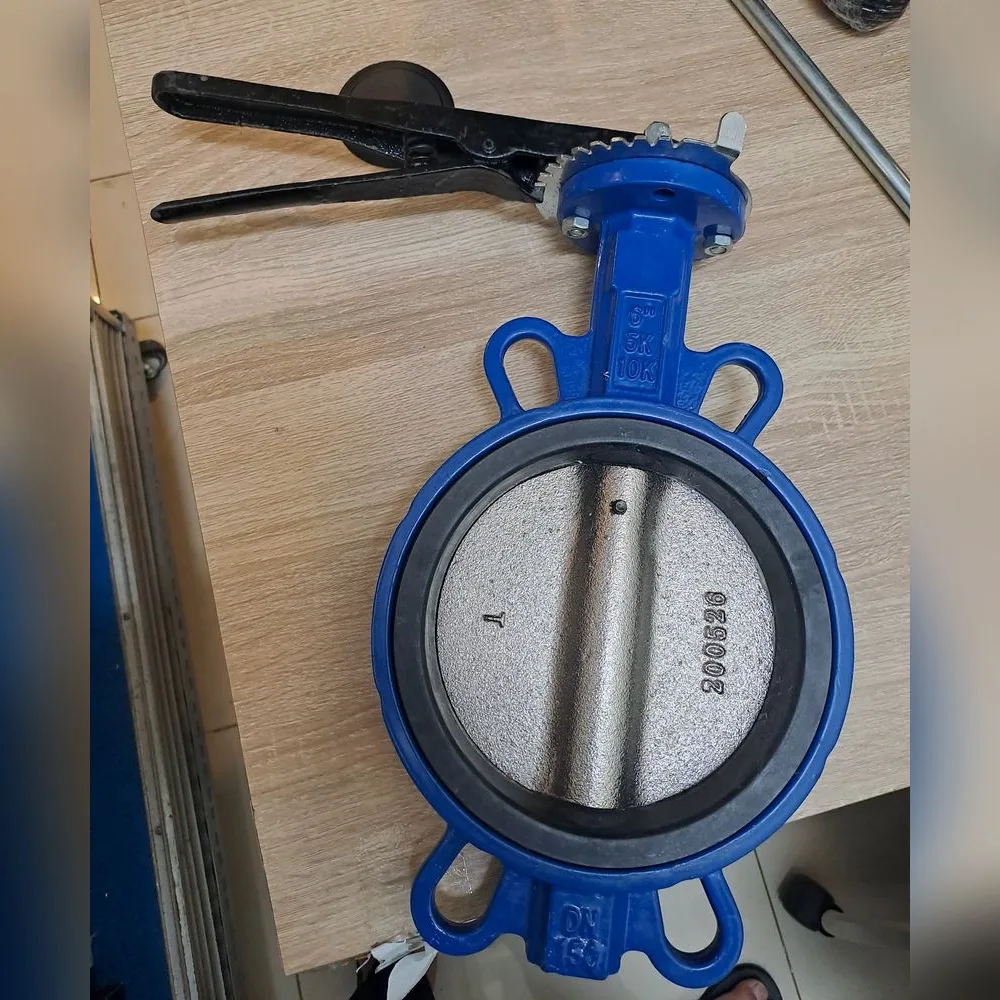

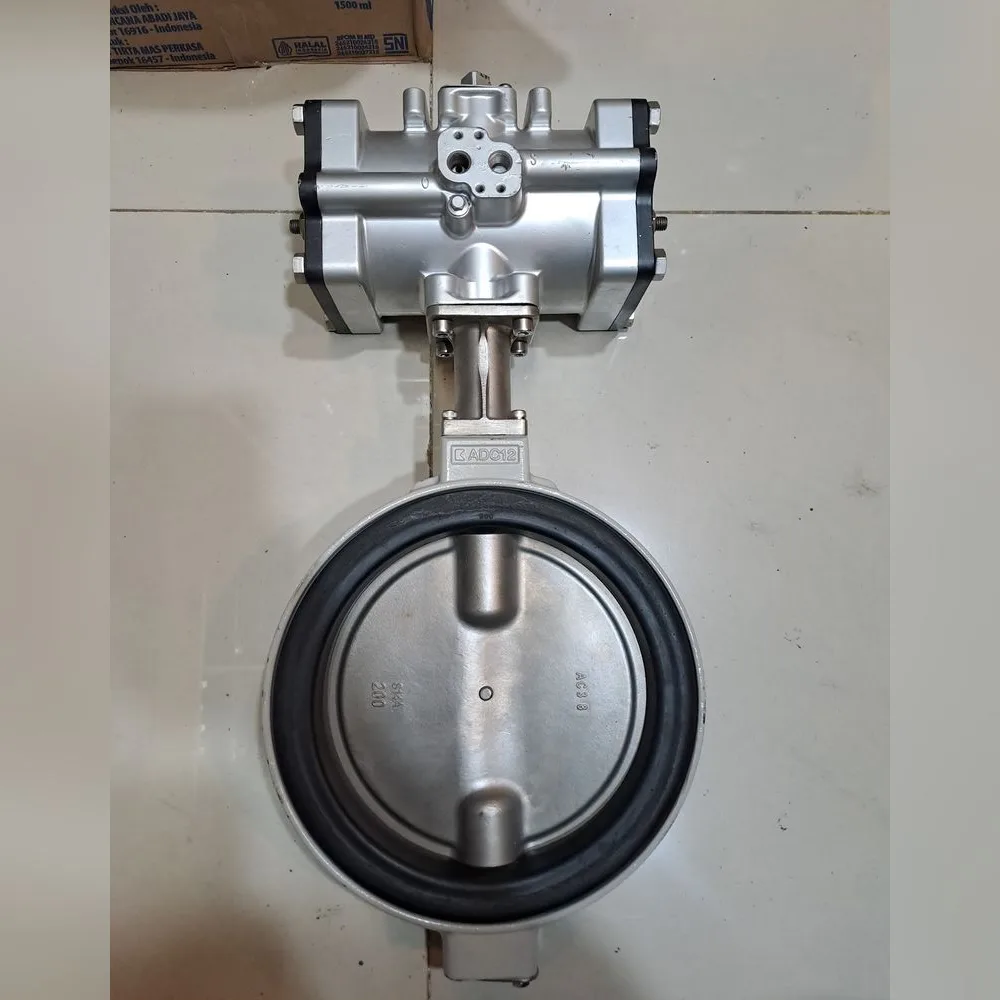

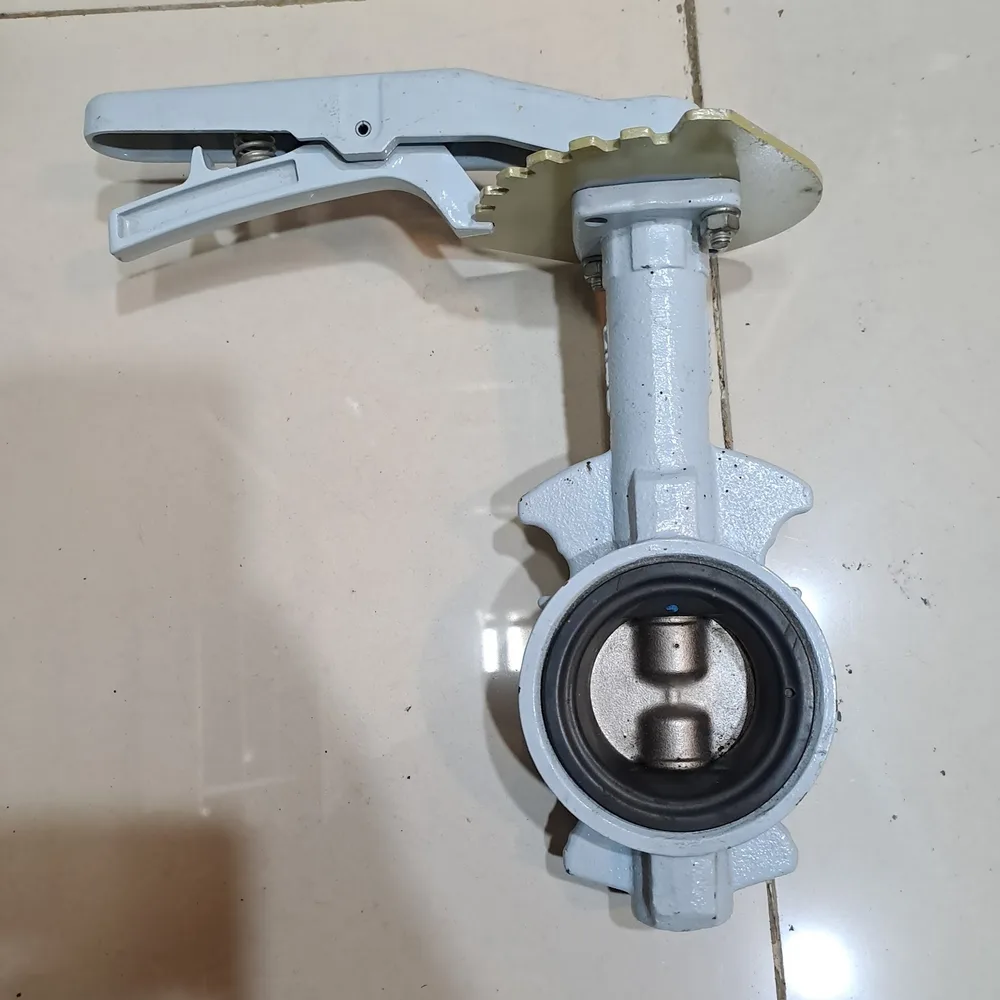

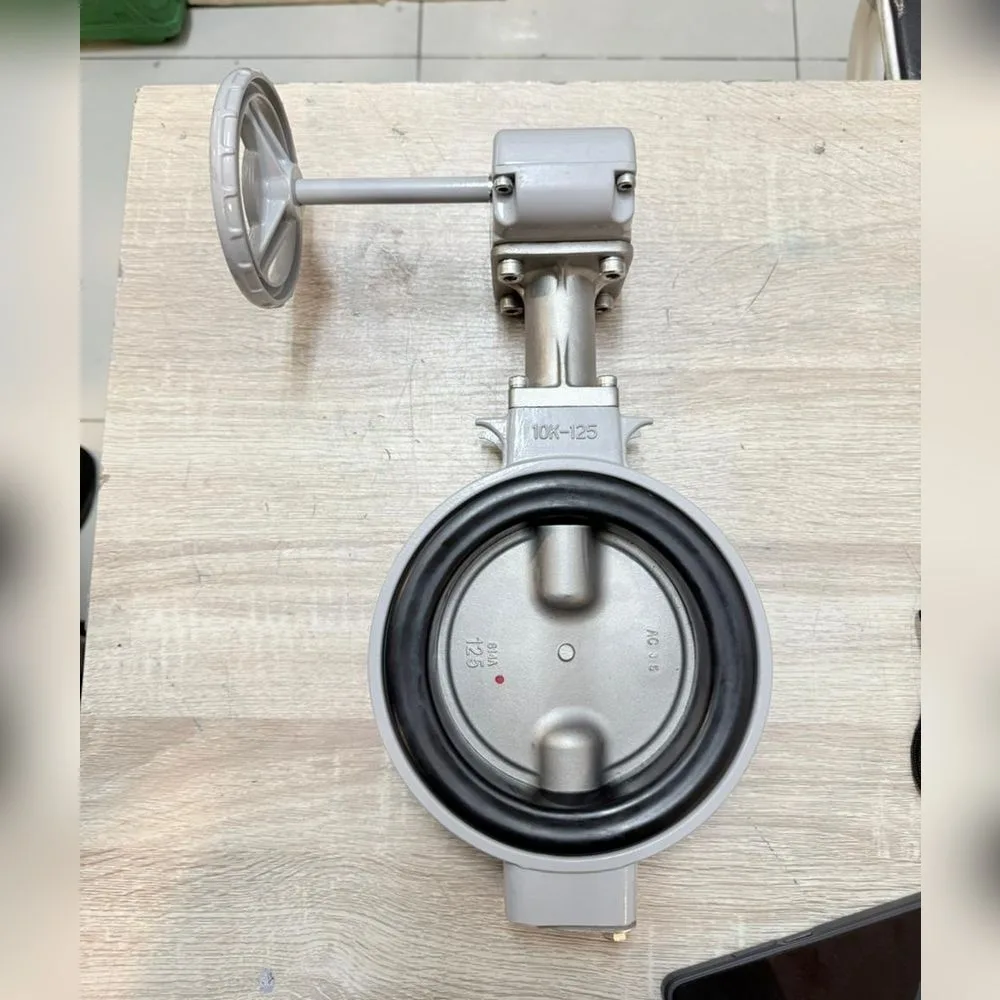

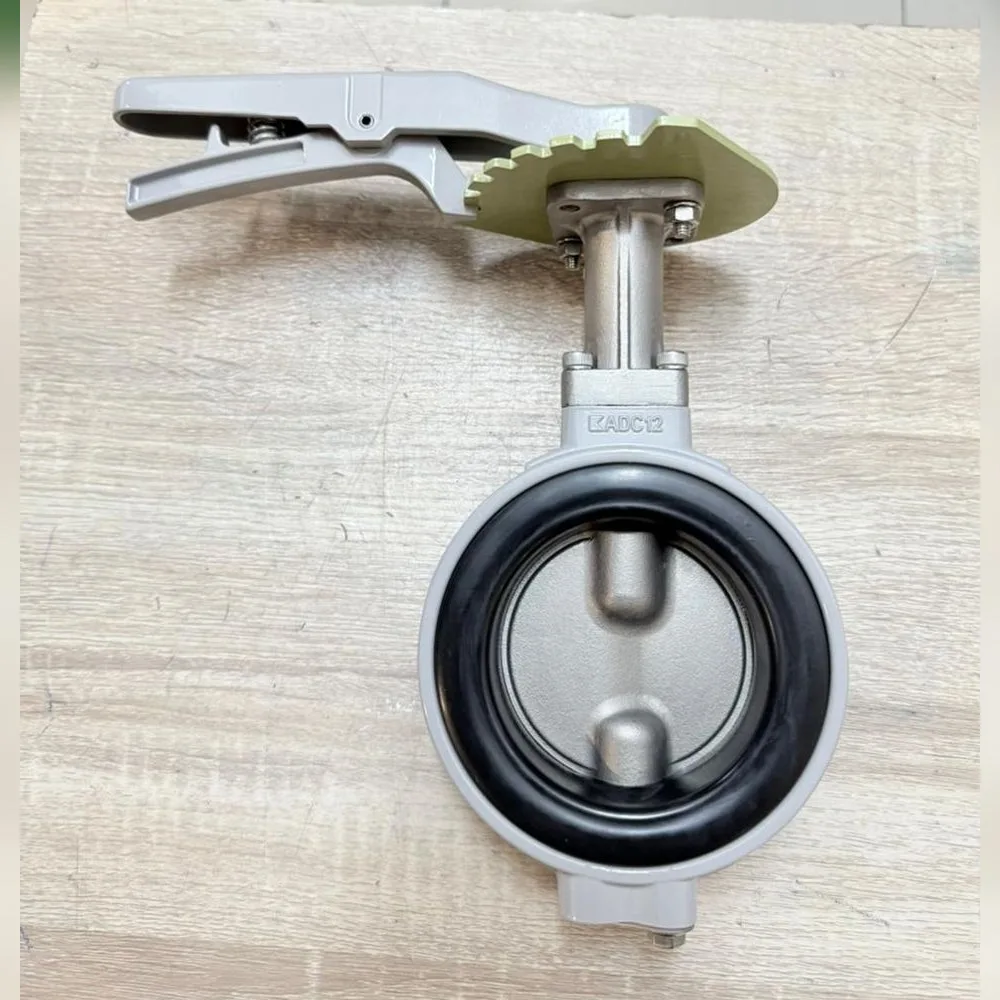

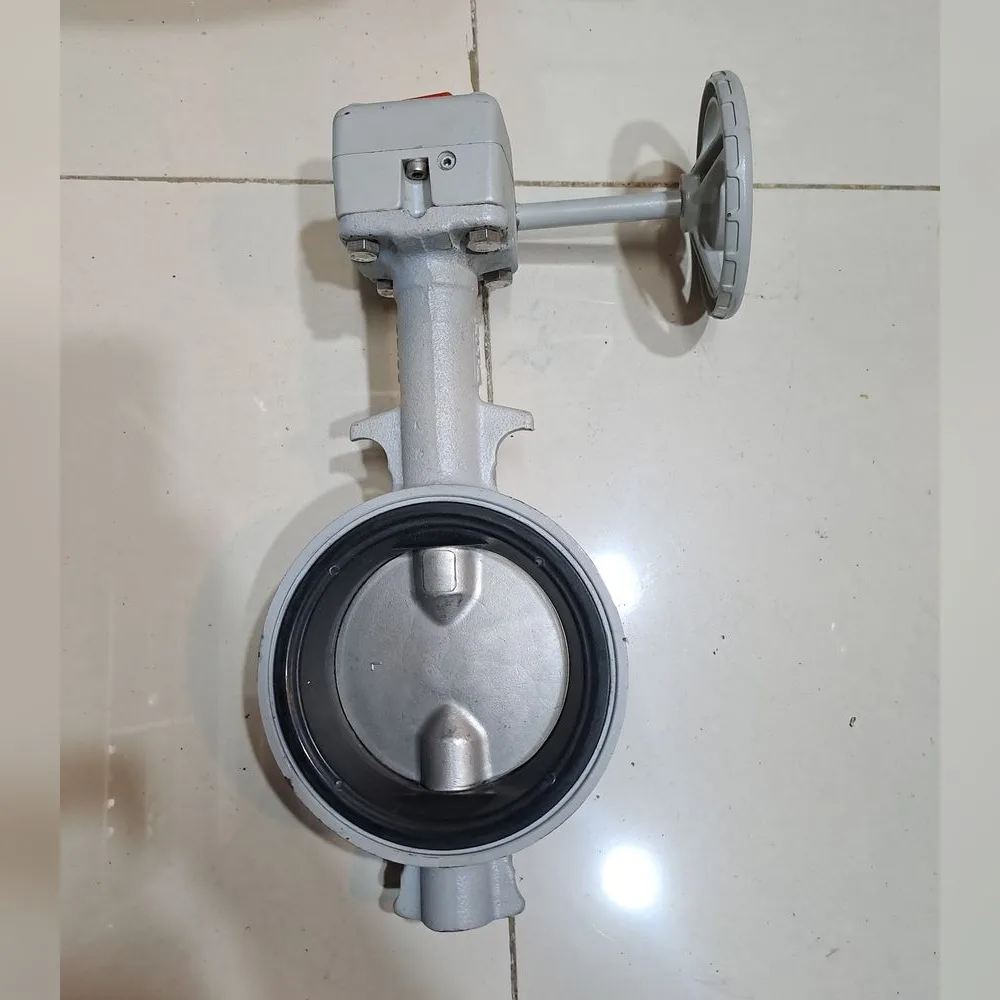

2. Tuas untuk ukuran sampai 8 inci; gearbox untuk 10 inci ke atas atau tekanan tinggi; aktuator untuk otomasi.
3. Pastikan seat (EPDM, NBR, PTFE) cocok dengan fluida dan suhu kerja.
4. Body cast iron atau ductile iron untuk air, aluminium untuk ringan, SS304 untuk kimia.
5. Cek jarak flange dan standar lubang baut (JIS 10K, PN16, ANSI 150) sebelum memesan.

7 PRODUK, 1 SAMBUNGAN, 4 MATERIAL

Sambungan	Produk
Flange JIS 10K	7

Material body	Produk
Aluminium	3
Ductile Iron	2
SS304	1
Cast Iron	1

DIHITUNG DARI KATALOG · UKURAN 1/4" SAMPAI 24"
